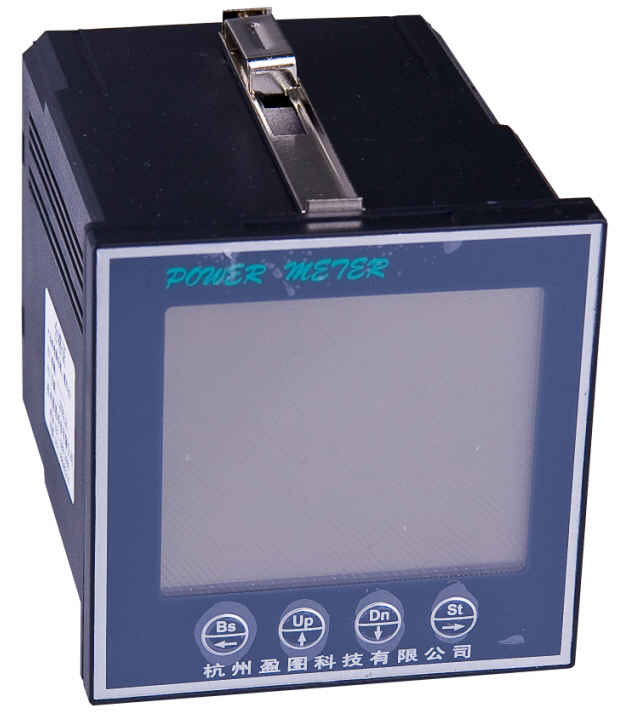

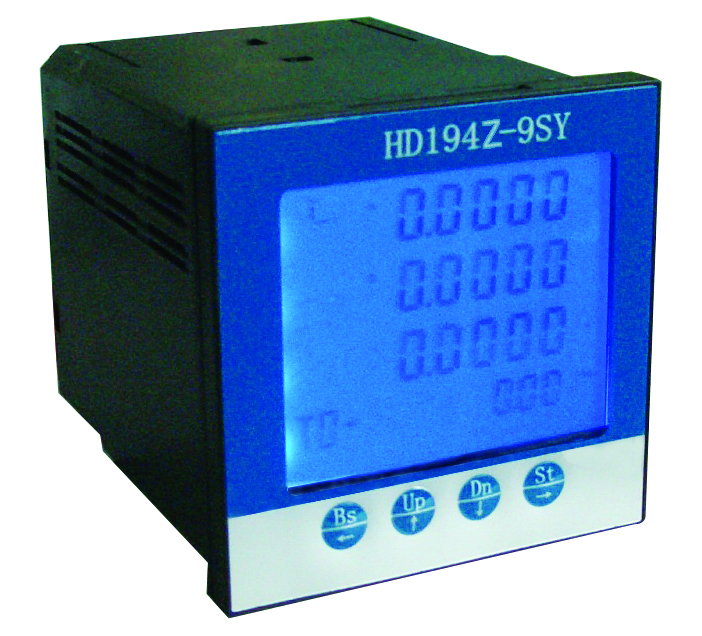

HD194Z-9SY网络仪表
功能介绍
1、电量测量
◆ 相 电 压:Ua、Ub、Uc            (三相四线)
◆ 线 电 压:Uab、Ucb              (三相三线)
◆ 电    流:Ia、Ib、Ic
◆ 有功功率:Pa、Pb、Pc、Psum  (有功分相功率及总功率)
◆ 无功功率:Qa、Qb、Qc、Qsum  (无功分相功率及总功率)
◆ 视在功率:Sa、Sb、Sc、S     (视在分相功率及总功率)
◆ 功率因数:Pfa、Pfb、Pfc、Pf (分相及平均功率因数)
◆ 频    率:F
2、电能计量
◆ 有功电能:+WH、-WH          (正向与反向有功电能)
   电能脉冲常数:1000P/kWh
◆ 无功电能:+varH、-varH      (正向与反向无功电能)
   电能脉冲常数:1000P/kvarh
◆ 8时段4费率,保存当前电能、上月电能、上上月电能
3  脉冲量输出(选配,需备注) (选脉冲量输出后就不能再选模拟量输出)
可选2路光耦隔离脉冲输出
输出对应量可设置为Wh、varh
光耦输出的外接上拉电阻R=Vcc/5mA,Vcc =5V/12V/24V
4、模拟量输出(选配,需备注)(选模拟量输出后就不能再选脉冲量输出)
◆     4路光耦隔离模拟量输出
第1路可输出电量:Ua、Ia、Pa、Qa、PFa、PF平均
第2路可输出电量:Ub、Ib、Pb、Qb、PFb、P、Ia
第3路可输出电量:Uc、Ic、Pc、Qc、PFc、Q、F、PF
第4路可输出电量:Ub、Ib、Pc、Qc、PFc、Q、F、PF平均
三相三线时,各路的分相功率因数和分相无功系统将自动屏蔽,不能输出。其他接线方式时,以上各电量均可输出。
5、测量方式
◆ 可选择3相3线、3相4线、1相2线
◆ PT变比: 1~5000
◆ CT变比: 1~2000
6、显示
◆ LED/红色,3排,每排5个阿拉伯数字字母
◆ 显示方式可设置为手动/自动扫描
7、通讯接口
◆ 一个通讯端口:RS485
◆ MODBUS通讯规约(RTU模式)
◆ 波特率:1.2k/2.4k/4.8k/9.6k/19.2k
◆ 地址:1~254
技术指标
1、引用标准:
◆ 基本电量:GB/T13850-1998 (IEC688-1992)
◆ 有功电能:GB/T17215-2002 (IEC61036:2000)
◆ 无功电能:GB/T17882-1999 (IEC61268:1995)
2、精度指标

参数
精度
A相
B相
C相
总量
平均
电压
电流
有功功率
无功功率
视在功率
功率因数
有功电能
无功电能
频率
0.5%fs
0.5%fs
0.5%fs
0.5%fs
0.5%fs
0.5%fs
1%rd
  2%rd
0.05%rd
V1
A1
W1
var1
VA1
PF1


V2
A2
W2
var2
VA2
PF2


V3
A3
W3
var3
VA3
PF3




W
var
VA
PF
Wh
varh
Hz
VE
AE



3、输入
◆ 电压:额定220V (可选57.7V/100V/380V)
◆ 电流:额定5A (可选1A)
◆ 频率:45-65Hz
4、负载
◆ 电压:<0.5VA/相 (额定220V时)
◆ 电流:<0.5VA/相 (额定5A时)
5、过载
◆ 电流:2 倍额定连续      10倍额定10秒
◆ 电压:2 倍额定连续      600V     10秒
6、绝缘强度
◆ IEC 688 / IEC  255-3 ( 1989 )
◆ 2kV AC rms 1 分钟,输入/输出/外壳/电源之间
7、电磁兼容试验
◆ 静电放电抗扰度试验:IEC-61000-4-2  4级 ;测试电压:8Kv
◆ 电快速瞬变脉冲群抗扰度试验:IEC61000-4-4  3级
测试电压: 输入 1kV ;  辅助电源  2kV
◆ 浪涌(冲击)抗扰度试验:IEC61000-4-5  4级 ; 共模4kV电压测试
8、工作环境
◆ 温度:-20℃~+60℃
◆ 湿度:RH 20%~95%(无凝露)
9、防护等级
◆ 面板:IP40
10、贮藏条件
◆ 温度:-25℃~+70℃
◆ 湿度:RH 20%~95%
11、工作电源
◆ AC 80-265V, 45-65Hz, DC 80-380V
◆ DC 20-60V (可选)
◆ 最大功耗 6W
12、外形尺寸
◆ 长×宽×高=96mm×96mm×114mm
13、安装开孔尺寸
◆ 长×宽=91+1mm×91+1mm
