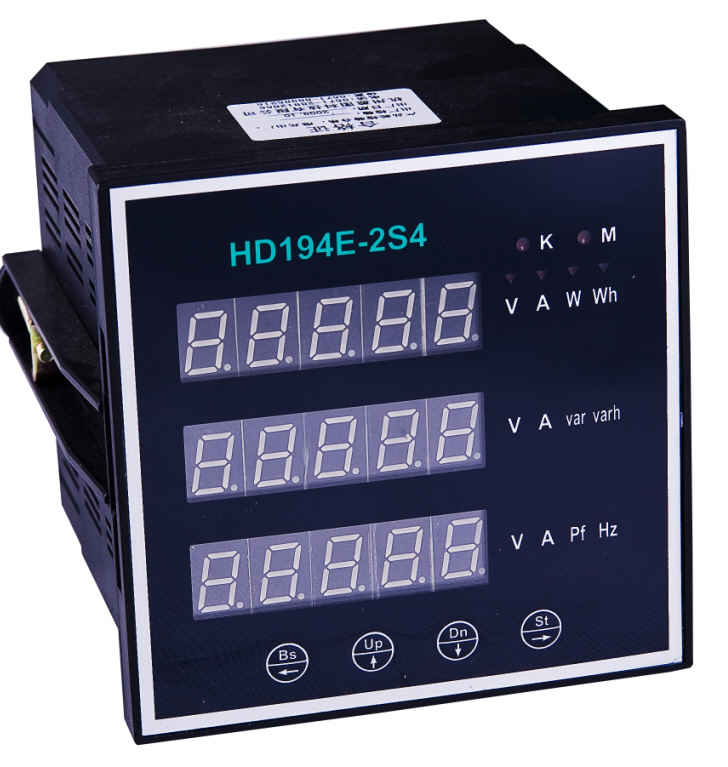

HD194E-2S4多功能仪表

1、电量测量
◆ 相 电 压:Ua、Ub、Uc            (三相四线)
◆ 线 电 压:Uab、Ucb              (三相三线)
◆ 电    流:Ia、Ib、Ic
◆ 有功功率:Pa、Pb、Pc、Psum  (有功分相功率及总功率)
◆ 无功功率:Qa、Qb、Qc、Qsum  (无功分相功率及总功率)
◆ 视在功率:Sa、Sb、Sc、S     (视在分相功率及总功率)
◆ 功率因数:Pfa、Pfb、Pfc、Pf (分相及平均功率因数)
◆ 频    率:F
2、电能计量
◆ 有功电能:+WH、-WH          (正向与反向有功电能)
◆ 无功电能:+varH、-varH      (正向与反向无功电能)
3、脉冲量出
◆ 2路光耦隔脉冲输出(Wh、varh)
◆ 光耦输出,外接上拉电阻R=Vcc/5mA,Vcc =5V/12V/24V
4、测量方式
◆ 可选择3相3线、3相4线
◆ PT变比:1~5000.0
◆ CT变比:1~2000.0
5、显示
◆ LED/红色,3排,每排5个阿位伯数字字母
◆ 显示方式可设置为手动/自动扫描
6、通讯接口
◆ 一个通讯端口:RS485
◆ MODBUS通讯规约(RTU模式)
◆ 波特率:1.2k/2.4k/4.8k/9.6k/19.2k
◆ 地址:1~254
四、技术指标
1、精度指标

参数
精度
A相
B相
C相
总量
平均
电压
电流
有功功率
无功功率
视在功率
功率因数
有功电能
无功电能
频率
0.5%fs
0.5%fs
0.5%fs
0.5%fs
0.5%fs
0.5%fs
1%rd
  2%rd
0.2%rd
V1
A1
W1
var1
VA1
PF1


V2
A2
W2
var2
VA2
PF2


V3
A3
W3
var3
VA3
PF3




W
var
VA
PF
Wh
varh
Hz
VE
AE



2、输入量程
电压:100V/220V/380V
电流:1A或5A
功率:最大6500(W/var/VA)
频率:45-65Hz
3、负载
电压:<1.0VA/相
电流:<0.4VA/相
4、过载
电流:1.2倍额定连续      10倍额定10秒
电压:1.2倍额定连续       2倍额定10秒
5、绝缘强度
IEC 688 / IEC  255-3 ( 1989 )
2kV AC rms 1 分钟,输入/外壳/电源之间
6、电磁兼容试验
静电放电抗扰度试验:IEC-61000-4-2  4级
电快速瞬变脉冲群抗扰度试验:IEC61000-4-4  3级
浪涌(冲击)抗扰度试验:IEC61000-4-5  4级
电压暂降、短时中断和电压变化抗扰度试验:IEC61000-4-11

7、工作条件
温度:-20℃~+60℃
湿度:RH 20%~95%(无凝露)
8、贮藏条件
温度:-25℃~+70℃
湿度:RH 20%~95%
9、工作电源
AC 80-260V, 40-70Hz, DC 80-330V
DC 20-60V (可选)
最大功耗 6W
10、外形尺寸
长×宽×高=120mm×120mm×116mm
11、安装开孔尺寸
长×宽=110+1mm×110+1mm
