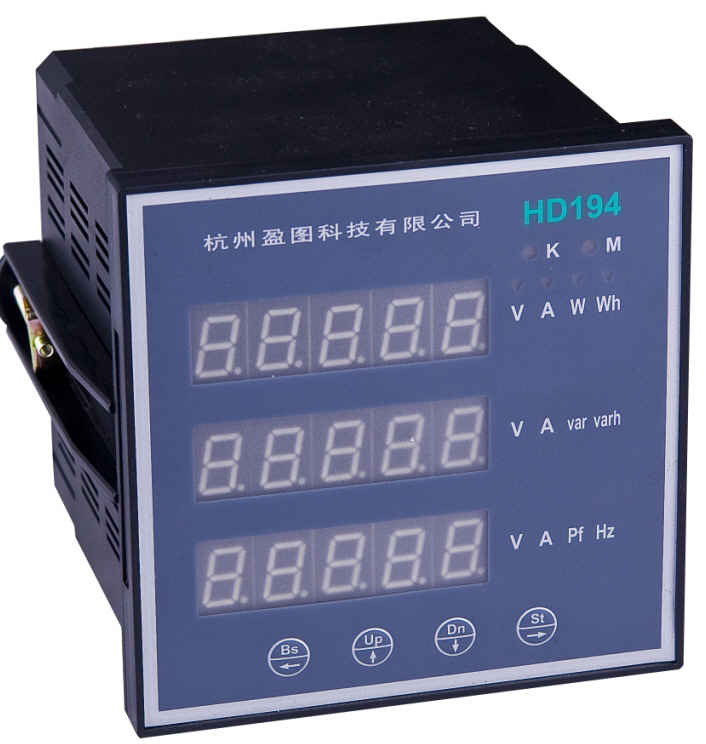

HD194Z-2S4网络仪表


◆ 所有电量测量

◆ 电能计量

◆ 可取代三相测量表计、三相电量变送器

◆ 变压器、发电机组、电容器组和电动机的分布式检测

中压和低压系统

SCADA、EMS、DCS集成厂商

商业和工业应用

技术指标
1、引用标准:
基本电量:GB/T13850-1998 (IEC688-1992)
有功电能:GB/T17215-2002 (IEC61036:2000)
无功电能:GB/T17882-1999 (IEC61268:1995)
2、精度指标

参数
精度
A相
B相
C相
总量
平均
电压
电流
有功功率
无功功率
视在功率
功率因数
有功电能
无功电能
频率
0.5%fs
0.5%fs
0.5%fs
0.5%fs
0.5%fs
0.5%fs
1%rd
  2%rd
0.05%rd
V1
A1
W1
var1
VA1
PF1


V2
A2
W2
var2
VA2
PF2


V3
A3
W3
var3
VA3
PF3




W
var
VA
PF
Wh
varh
Hz
VE
AE



3、输入
电压:额定220V (可选57.7V/100V/380V)
电流:额定5A (可选1A)
频率:45-65Hz
4、负载
电压:<0.5VA/相 (额定220V时)
电流:<0.5VA/相 (额定5A时)
5、过载
电流:2 倍额定连续      10倍额定10秒
电压:2 倍额定连续      600V     10秒
6、绝缘强度
IEC 688 / IEC  255-3 ( 1989 )
2kV AC rms 1 分钟,输入/输出/外壳/电源之间
7、电磁兼容试验
静电放电抗扰度试验:IEC-61000-4-2  4级 ;测试电压:8Kv
电快速瞬变脉冲群抗扰度试验:IEC61000-4-4  3级
测试电压: 输入 1kV ;  辅助电源  2kV
浪涌(冲击)抗扰度试验:IEC61000-4-5  4级 ; 共模4kV电压测试
8、工作环境
温度:-20℃~+60℃
湿度:RH 20%~95%(无凝露)
9、防护等级
面板:IP40
10、贮藏条件
温度:-25℃~+70℃
湿度:RH 20%~95%
11、工作电源
 AC 80-265V, 45-65Hz, DC 80-380V
DC 20-60V (可选)
 最大功耗 6W
12、外形尺寸
长×宽×高=120mm×120mm×116mm
13、安装开孔尺寸
长×宽=110+1mm×110+1mm
