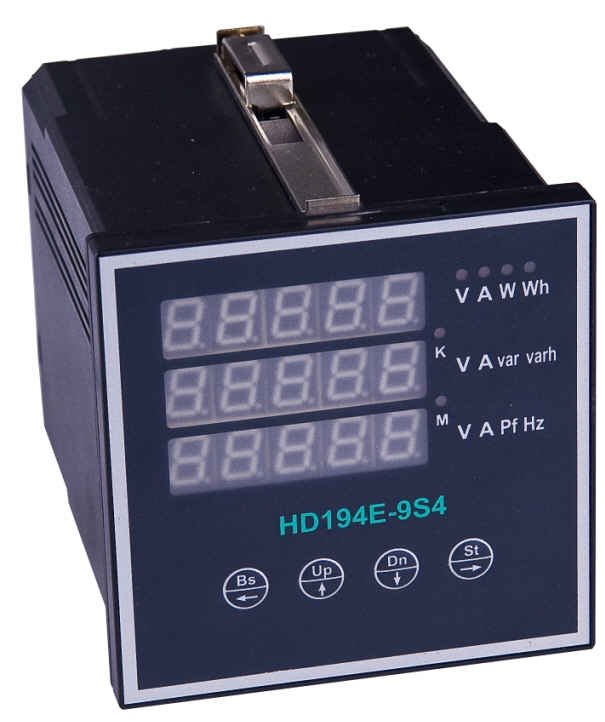

HD194E-9S4多功能仪表
1、精度指标

参数
精度
A相
B相
C相
总量
平均
电压
电流
有功功率
无功功率
视在功率
功率因数
有功电能
无功电能
频率
0.5%fs
0.5%fs
0.5%fs
0.5%fs
0.5%fs
0.5%fs
1%rd
  2%rd
0.2%rd
V1
A1
W1
var1
VA1
PF1


V2
A2
W2
var2
VA2
PF2


V3
A3
W3
var3
VA3
PF3




W
var
VA
PF
Wh
varh
Hz
VE
AE



2、输入量程
电压:100V/220V/380V
电流:1A或5A
功率:最大6500(W/var/VA)
频率:45-65Hz
3、负载
电压:<1.0VA/相
电流:<0.4VA/相
4、过载
电流:1.2倍额定连续      10倍额定10秒
电压:1.2倍额定连续       2倍额定10秒
5、绝缘强度
IEC 688 / IEC  255-3 ( 1989 )
2kV AC rms 1 分钟,输入/外壳/电源之间
6、电磁兼容试验
静电放电抗扰度试验:IEC-61000-4-2  4级
电快速瞬变脉冲群抗扰度试验:IEC61000-4-4  3级
浪涌(冲击)抗扰度试验:IEC61000-4-5  4级
电压暂降、短时中断和电压变化抗扰度试验:IEC61000-4-11
7、工作条件
温度:-20℃~+60℃
湿度:RH 20%~95%(无凝露)
8、贮藏条件
温度:-25℃~+70℃
湿度:RH 20%~95%
9、工作电源
AC 80-260V, 40-70Hz, DC 80-330V
DC 20-60V (可选)
最大功耗 6W
10、外形尺寸
长×宽×高=96mm×96mm×114mm
11、安装开孔尺寸
长×宽=91+1mm×91+1mm
