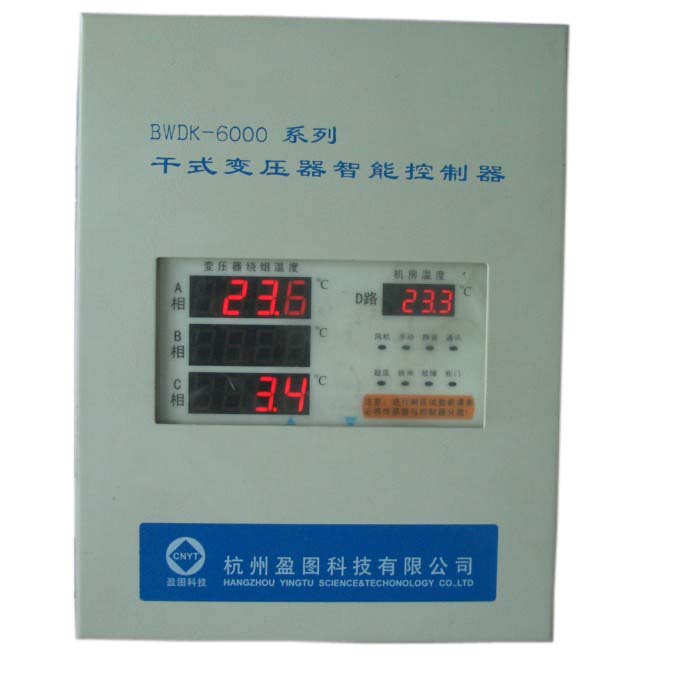

干式变压器智能控制器正面

 BWDK-6000系列干式变压器智能控制器(以下简称控制器),是依据JB/T7631-94《变压器用电阻温度计》标准规定专
门设计和制造的,用于保证干式变压器安全运行的新型智能控制器。
    该控制器采用四只Pt100铂电阻作为测温传感器,由变压器制造厂将铂电阻埋入低压绕阻内。变压器运行时绕组温度和
变压器室机房温度(或铁芯温度)变化导致铂电阻阻值同步变化,对应不同的铂电阻阻值,控制器经内部CPU处理后同屏显
示三相绕组温度和变压器室机房温度(或铁芯温度),同时完成各种报警、控制和信号的输出。
    控制器同时可通过多种通讯方式将温度数据、参数及各种控制报警状态传送至远方的计算机上,组成DCS集散控制系统。

主要特点如下:
1、结构紧凑、外形美观、安装方便。该系列控制器具有两种标准外形尺寸,可提供变压器本体安装、柜体嵌装及墙体壁挂
   等多种安装方式,能适应各种用户的要求。
2、同屏显示三相绕组温度及变压器室机房温度(或铁芯温度),用户能随时了解变压器绕组的温升情况,便于采取相应的
   措施。
3、具有黑匣子功能,记录干式变压器掉电温度及变压器运行过程中的历史最高温度。
4、具有风机定时启动、风机手动启动定时关闭及变压器柜门开启报警输出功能。
5、可选择多种通讯方式:RS232、RS485、有线Modem、GSM无线Modem(短消息方式)、GPRS无线Modem(无线上网方式),
   能比较方便地实现遥信、遥测、遥控等功能。
6、综合应用单片机技术,能有效判别传感器开路等故障信号,保证了变压器在停、送电情况下,控制器不会误发超温报警
   或超温跳闸等信号。采用WATCHDOG(看门狗)技术,让控制器避免进入死循环状态。
7、采用新型抗干扰设计,对于共模与串模干扰均有较强的抑制能力,并满足国家标准对电磁兼容各项指标的要求。
