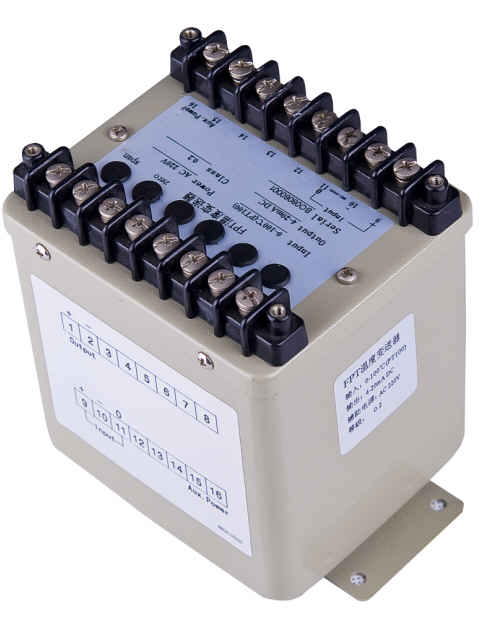

FPT温度变送器
(一) 概  述
FPT温度变送器是一种将被测温度转换成按线性比例输出直流电流或电压的仪器,FPT温度变送器采用三线制输入方式,具有线路电阻自动补偿功能,增大了温度探头和变送器之间的距离,被广泛应用于环境测量系统。
(二) 型号、规格
FPT --- 温度变送器(变送器+探头)
准确度: 0.2% ,配用热电阻探头,分度号:Pt100、Cu50、Cu53<G>、Cu100
   变送器和探头传输距离:400m (Max)  传输导线截面>1.5mm2
参数规格

输入
 辅助电源
              输出

0-100℃

220V  AC
O2
 0-20mA
O3
 4-20mA
O8
 0-5V
用户指定
 用户指定
            用户指定

注:特殊规格文字说明
安装与使用:
1.欲测量的位置安装好温度探头后,将探头与变送器连接。
2.温度探头与变送器之间的连接导线应采用带屏蔽的三芯绝缘铜线,导线截面一般应大于1.5mm2
热电阻分度特性对照表
温度(℃)
PT100
电阻值(Ω)
Cu50
电阻值(Ω)
Cu53<G>
电阻值(Ω)
Cu100
电阻值(Ω)
-50
80.31
39.24
41.74
78.49
-40
84.27
41.40
43.99
82.80
-30
88.22
43.55
46.24
87.10
-20
92.16
45.70
48.50
91.40
-10
96.09
47.85
50.75
95.70
0
100.00
50.00
53.00
100.00
10
103.90
52.14
55.25
104.28
20
107.79
54.28
57.50
108.56
30
111.67
56.42
59.75
112.84
40
115.54
58.56
62.01
117.12
50
119.40
60.70
64.26
121.40
60
123.24
62.84
66.52
125.68
70
127.07
64.98
68.77
129.96
80
130.89
67.12
71.02
134.24
90
134.70
69.26
73.27
138.52
100
138.50
71.40
75.52
142.80
110
142.29
73.54
77.78
147.08
120
146.06
75.68
80.03
151.36
130
149.82
77.83
82.28
155.66
140
153.58
79.98
84.54
159.96
150
157.31
82.13
86.79
164.27
