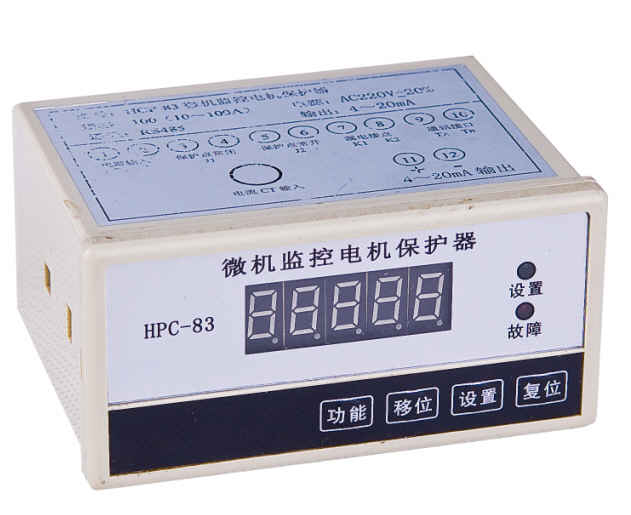

HPC-83电动机保护器
一、功能简介
1、使用MCU(微控制器)的微机监控电机综合保护器;
2、多种保护功能(有过电流、堵转、缺相、三相不平衡、过压、欠压、接地、短路等保护功能);
3、操作简便:用操作键即可设定所有功能;
4、可数字显示故障原因,便于处理故障;
5、可循环显示A、B、C三相电流值,也可单独显示某一相电流值;
6、反时限保护特性;
7、具在RS485通讯接口,支持MODBUS-RTU可通过串行数字接口与上位机进行通讯,一台上位机最多可监控256台电机,并可通过上位机对每台保护器的参数进行设定、对电机进行启停操作,便于自动化管理;
8、可输出4-20mA电流;
9、可储存电机最近所发生的三次故障原因,并可通过移位键依次取出故障代号;
10、可分体安装,便于在面板上安装和操作。
二、规格及技术参数

电 流 设 定
规   格
电 流 范 围
10
1~10A
50
5~50A
100
10-100A
200
20-200A
200A以上电机需配外部互感器组合使用
动 作 时 间 特 性
反时限
保护功能
过流保护
根据设定时间动作见表1
缺相保护
<2秒
不平衡保护
任何两相间的电流值相差大于不平衡比时<2秒
堵转保护
实际电流大于设定电流的三倍时0.5秒
短路
0.2秒以内
接地
0.2秒

过电压
≦5S

欠电压
≦10S
允 许 误 差
电    流
+5%
时    间
+5%
操 作 电 源
电    压
AC220V+20%,AC380V+20%
频    率
50~60Hz
辅助触点
容    量
5A/250VAC(电阻性负载)
耐      压
外壳与线路间
2.0KV常用频率1分钟
触 点 间
1.0KV常用频率1分钟
使 用 环 境
温    度
-25~80℃
湿    度
相对湿度≤85%
安 装 方 式
35mm导轨安装方式
连 接 方 式
贯通式
功      耗
低于1.5W
