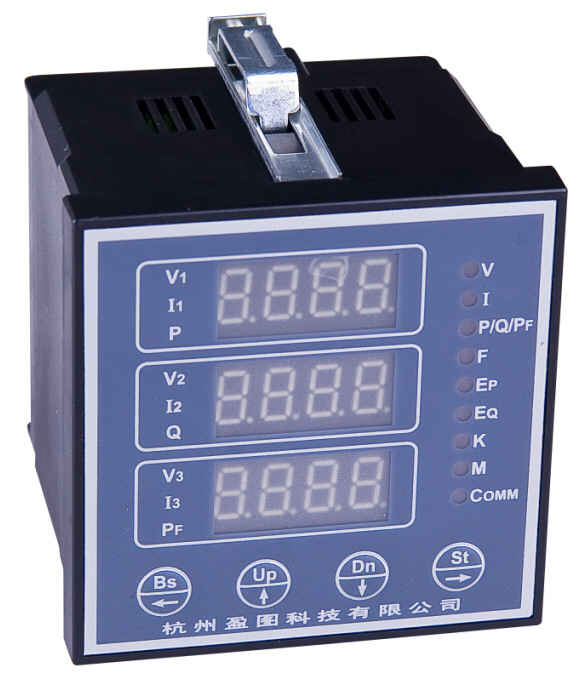

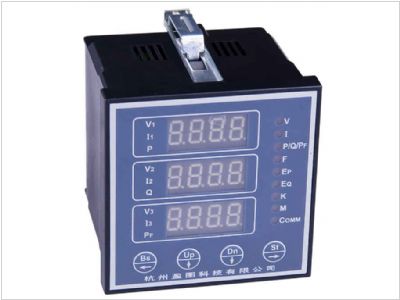

YT194E-2S4多功能表
1、电量测量
◆ 相 电 压:Ua、Ub、Uc            (三相四线)
◆ 线 电 压:Uab、Ucb              (三相三线)
◆ 电    流:Ia、Ib、Ic
◆ 有功功率:Pa、Pb、Pc、Psum  (有功分相功率及总功率)
◆ 无功功率:Qa、Qb、Qc、Qsum  (无功分相功率及总功率)
◆ 视在功率:Sa、Sb、Sc、S     (视在分相功率及总功率)
◆ 功率因数:Pfa、Pfb、Pfc、Pf (分相及平均功率因数)
◆ 频    率:F
注:YT194E-9S系列面板显示电流、有功电能
2、电能计量
◆ 有功电能:+WH、-WH          (正向与反向有功电能)
◆ 无功电能:+varH、-varH      (正向与反向无功电能)
3、脉冲量出(选项)
◆ 1路光耦隔脉冲输出(Wh)
◆ 光耦输出,外接上拉电阻R=Vcc/5mA,Vcc =5V/12V/24V
4、测量方式
◆ 可选择3相3线、3相4线
◆ PT变比:1~5000.0
◆ CT变比:1~2000.0
5、显示
◆ LED/红色,3排,每排5个阿位伯数字字母
◆ 显示方式可设置为手动/自动扫描
6、通讯接口
◆     一个通讯端口:RS485
◆ MODBUS通讯规约(RTU模式)
◆ 波特率:1.2k/2.4k/4.8k/9.6k/19.2k
◆     地址:1~254
7、控制输出(选配)
◆     输出形式:继电器输出
◆     最大开关电压:250VAC,30VDC
◆     最大开关电流:3A
8、变送输出(选配)
◆     输出形式:4-20mA,0-5V等可选
9、开关量输入(选配)
输入形式:无源干接点,光藕隔离
10、外形尺寸
长×宽×高=120mm×120mm×71mm
11、安装开孔尺寸
长×宽=110+1mm×110+1mm
